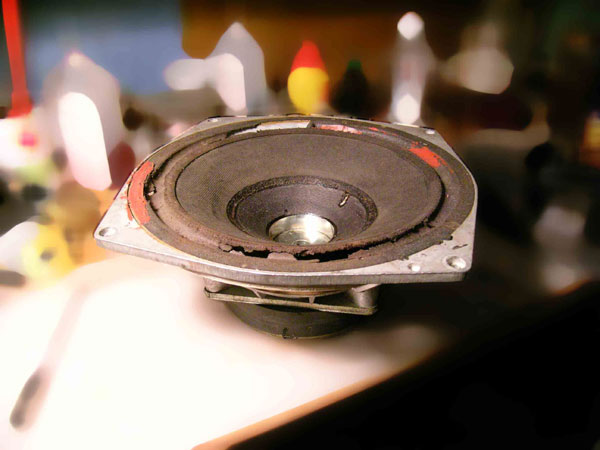

Замена подвеса динамика 50ГДН-3 (75ГДН-3).

Методика может быть применена для ремонта динамика 25ГДН-1 (10ГД-34) и для других аналогичных динамиков и не может расцениваться как единственно правильная.

Для этого понадобится следующие основные материалы:
1. Повес, соответствующий динамику.
2. Любой контактный клей (Момент-1, 88)
3. Латекс или разведенный ПВА

Подвесы поставляются не обрезанными как по внутреннему размеру, так и по наружному т.к. используются не только для ремонта 75 ГДН, но и других динамиков По нашему каталогу, используется Р250-10 ППУ15. Его необходимо обрезать на нужный диаметр.

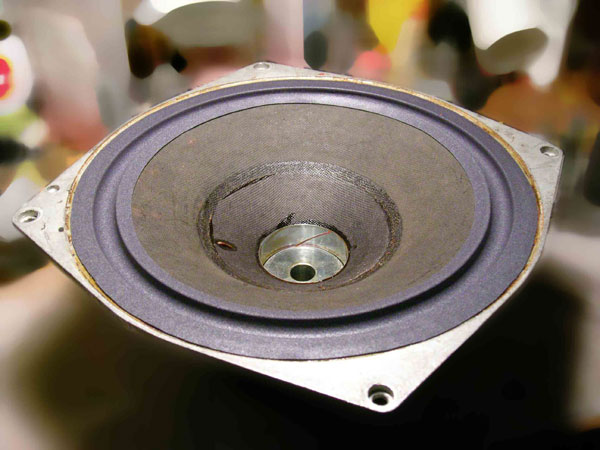

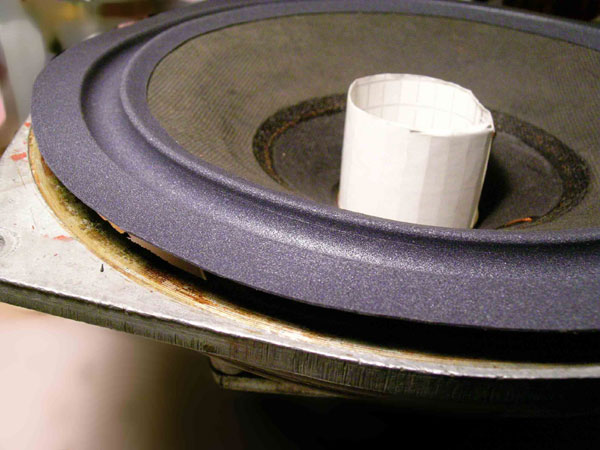

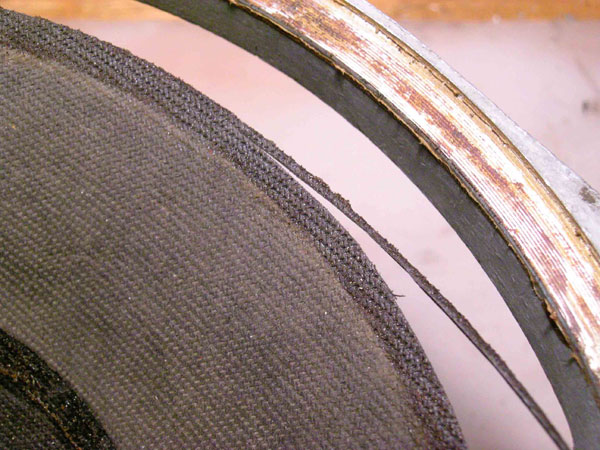

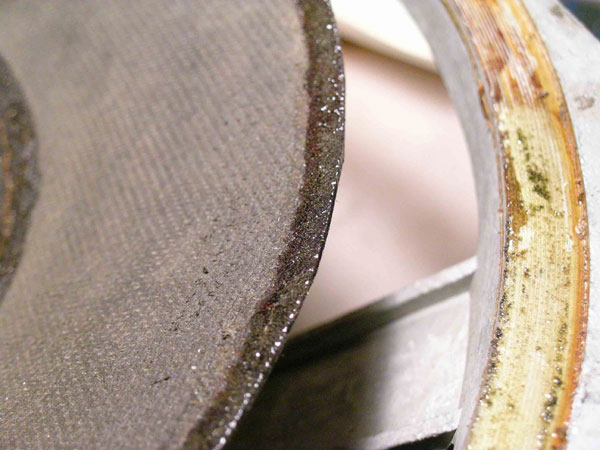

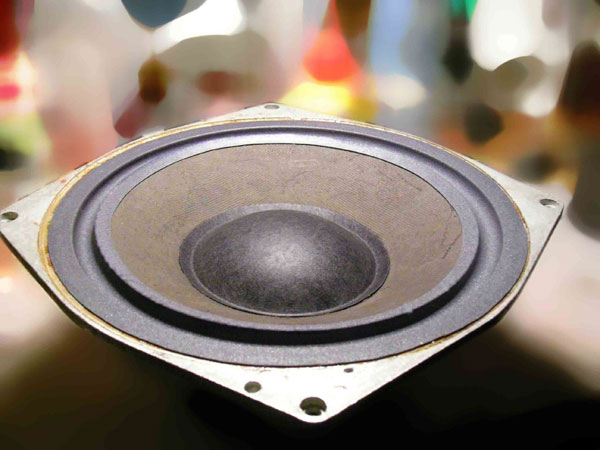

Отклеивается колпак, размочив клей ацетоном. Зачищается место под вклейку подвеса (на диффузоре и держателе). С помощью полосок из бумаги (пластика и др.) центруется подвижная система (полоски закладываются в зазор между катушкой и керном магнитной системы). Наносится контактный клей на подвес, диффузор и держатель (подвес в начале потеряет свою форму, потом вернется в исходное положение). И, вооружившись ловкими руками, ровно опускаем подвес на диффузор и держатель. Лучше слегка вытащить диффузор из держателя, чтобы он сначала лег на диффузор, а потом вместе с ним приклеить его к держателю. Вытаскиваем полоски, контролируем качество сборки и приклеиваем колпак. Для этого можно использовать ПВА или 88 клей.

Если есть сомнение в успешности предыдущей методики, то можно отклеить шайбу от держателя, применив для этого растворитель 88 клея - этилацетат или ацетон.

Далее кладем подвес на ровную поверхность, намажем клеем диффузор и подвес, ждем когда подсохнет, опускаем на него диффузор с катушкой. Потом наносим 88 клей на подвес, держатель, шайбу, центрируем, вышеуказанным методом подвижную систему и вклеиваем.

Хорошим тоном считается залить на указанное на рисунке место латекс (или разведенный ПВА) и переклеить шайбу у диффузору и заменить выводы. Мы рекомендуем вывод VCH-1.4

Можно сделать отверстия под колпаком для лучшей вентиляции.
