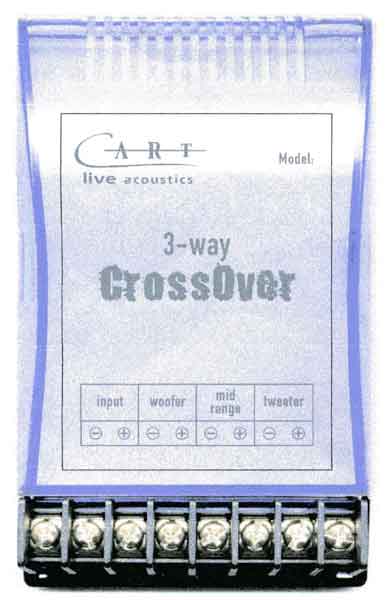

CKR-301

Универсальный кроссовер "C-ARt" CKR-301 предназначен для построения 3-х полосных систем.

Частота раздела фильтра НЧ-СЧ 500 Гц, а СЧ-ВЧ 2.5 или 3.5 кГц с характером спада по НЧ - 12 или 6 дБ/окт, и по ВЧ - 12 или 6 дБ/окт. Регулировка подавления СЧ динамика может составлять 0 или 2 дБ, ВЧ динамика - 0, 3 или 6 дБ. Характер спада фильтра СЧ динамика 0 или 6 дБ/окт.

В кроссовере используются катушки индуктивности с воздушным сердечником, пропитанные компаундом, неполярные электролитические и пленочные конденсаторы.

Электрическая схема

Топология

Конструкция позволяет настраивать акустическую систему в широких пределах.

JP1 регулирует характер спада фильтра низкочастотного динамика

Джампер Положение (ON - джампер установлен, OFF - снят)

JP1 ON OFF

12дБ/окт 6дБ/окт

JP2 устанавливает величину подавления среднечастотного динамика

Джампер Положение (ON - джампер установлен, OFF - снят)

JP2 ON OFF

0дБ -2дБ

JP3 регулирует характер спада фильтра среднечастотного динамика (СЧ-ВЧ)

Джампер Положение (ON - джампер установлен, OFF - снят)

JP3 ON OFF

0дБ/окт 6дБ/окт

JP4 и JP5 устанавливает величину подавления высокочастотного динамика

Джампер Положение (ON - джампер установлен, OFF - снят)

JP4 ON OFF OFF

JP5 ON ON OFF

0дБ -3дБ -6дБ

JP6 устанавливает частоту среза высокочастотного фильтра

Джампер Положение (ON - джампер установлен, OFF - снят)

JP6 ON OFF

3,5кГц 5,5кГц

JP7 устанавливает характер спада фильтра высокочастотного динамика

Джампер Положение (ON - джампер установлен, OFF - снят)

JP7 ON OFF

Кроссовер "C-ARt" CKR-301 входит в состав 3-х полосных систем "C-ARt" СК-362, СК-364.

Габариты 128х83х38
